Les connecteurs de câbles sont plus que de simples petits accessoires permettant de sécuriser les câbles ; ils protègent les systèmes électriques de la poussière, de l'eau, des tensions, des vibrations, de la corrosion et d'autres risques environnementaux.
1. Pourquoi la sélection des matériaux est importante pour les presse-étoupes
Le matériau d'un presse-étoupe détermine dans quelle mesure il peut protéger le câble et le système électrique tout au long de sa durée de vie. Bien que tous les presse-étoupes soient conçus pour assurer l'étanchéité et la décharge de traction, différents matériaux se comportent différemment en cas de températures extrêmes, de conditions météorologiques difficiles, d'environnements corrosifs, de chocs mécaniques et d'exposition à des produits chimiques.
Par exemple, si vous installez un presse-étoupe en nylon dans une usine métallurgique-à haute température, la chaleur peut provoquer sa déformation ou sa fissuration au fil du temps. D'un autre côté, si vous utilisez un presse-étoupe en laiton près de l'océan et fortement exposé à l'eau salée, il risque de se corroder plus rapidement à moins qu'il ne soit correctement plaqué. L'acier inoxydable survivrait à cet environnement, mais le coût pourrait être plus élevé que ce dont votre projet a besoin.
La sélection des matériaux affecte également :
Indice d'étanchéité(IP65, IP67, IP68)
Résistance aux UVpour applications extérieures
Compatibilité avec les matériaux des panneaux
Performances dans les zones dangereuses
Vieillissement et durabilité à long-terme
Résistance mécanique et résistance aux vibrations
Résistance à la corrosion chimique
Dans de nombreux domaines industriels, le matériau des presse-étoupes doit répondre à des normes strictes. Par exemple, les usines pétrochimiques exigent souvent des presse-étoupes en acier inoxydable certifiés ATEX. Les systèmes de télécommunications extérieurs nécessitent généralement des presse-étoupes en nylon ou en laiton résistant aux UV-. Les systèmes marins dépendent fortement de l’acier inoxydable en raison de la corrosion par l’eau salée.

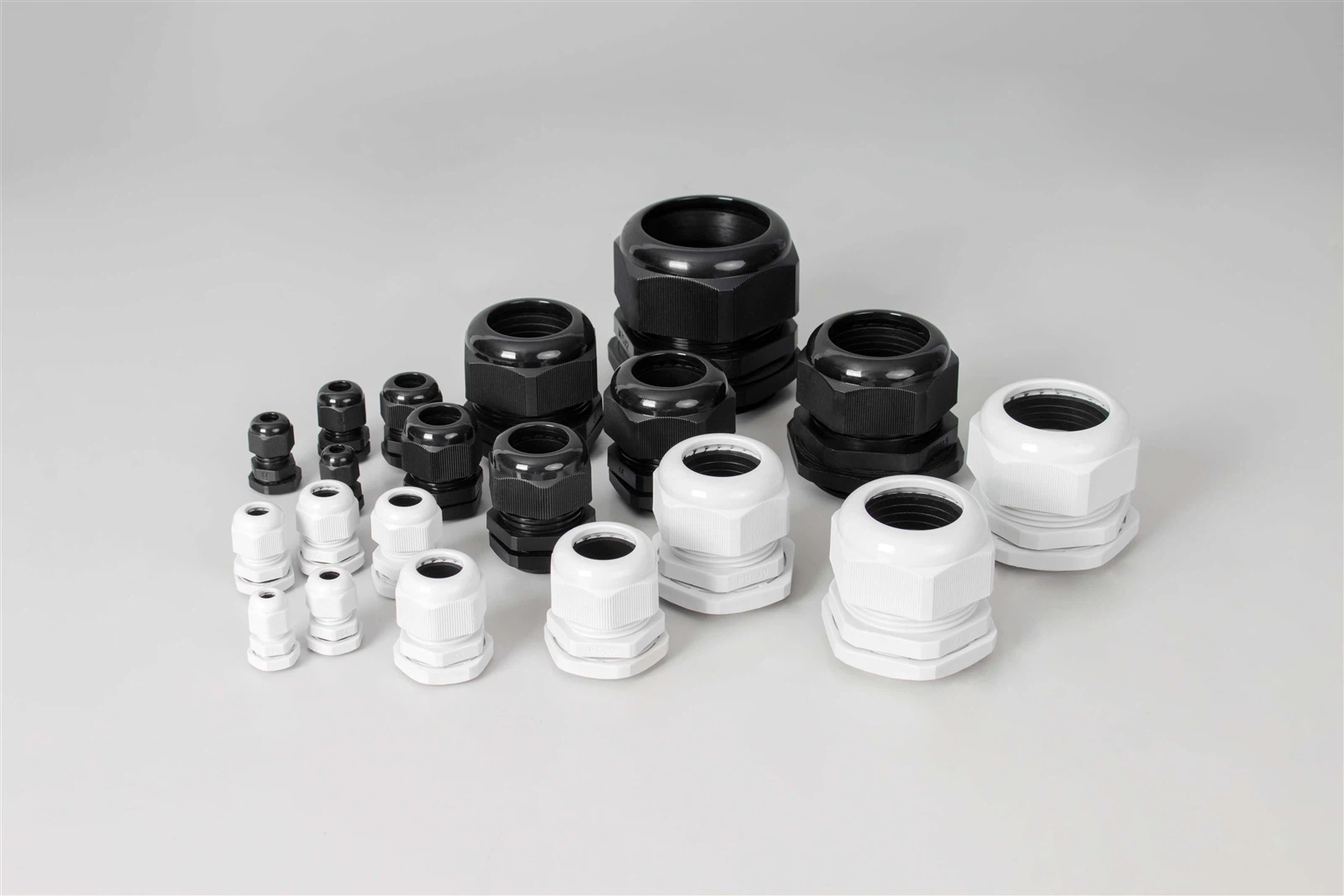

2. Presse-étoupes en nylon : légers, abordables et idéaux pour les applications électriques générales
Presse-étoupes en nylon, souvent fabriqués à partir dePA66 (Nylon66), sont largement utilisés car ils sont économiques, faciles à installer et offrent d’excellentes performances de base. Ils constituent un choix populaire pour les installateurs électriques, les fabricants d'équipements d'automatisation et les constructeurs de tableaux qui ont besoin de solutions d'entrée de câbles fiables sans avoir à payer pour des composants métalliques.
Les presse-étoupes en nylon sont particulièrement appréciés pour les avantages suivants :
● Léger et facile à manipuler
Le nylon est beaucoup plus léger que le métal, ce qui est utile pour les équipements compacts, les boîtiers en plastique et les applications où le poids compte-comme les équipements portables ou les systèmes d'éclairage LED.
● Bonne résistance à l'humidité et aux produits chimiques
Les presse-étoupes en nylon-de haute qualité sont classés IP67 ou IP68, ce qui signifie qu'ils peuvent résister aux fortes pluies, aux éclaboussures d'eau et à l'immersion temporaire. Ils résistent également à de nombreuses huiles et produits chimiques couramment trouvés dans les usines.
● Isolation électrique
Le nylon n'étant pas-conducteur, il constitue un choix sûr pour les appareils électroniques sensibles. Il évite les courts-circuits accidentels et réduit le besoin de mise à la terre des pièces métalliques.
● Résistance aux UV et à la corrosion
Les presse-étoupes en nylon -stabilisés aux UV conviennent aux installations extérieures telles que les panneaux solaires, les antennes et les caméras de vidéosurveillance. Le nylon ne se corrode pas non plus, ce qui le rend meilleur que le laiton dans les environnements humides-bien qu'il ne soit pas aussi résistant que l'acier inoxydable.
● Rentable-pour les installations-à grande échelle
Pour les projets nécessitant des centaines ou des milliers de presse-étoupes, le nylon est l'option la plus économique.
Cependant, le nylon ne convient pas à toutes les applications. Il présente des limites lorsqu’il est exposé à :
Des températures très élevées
Acides ou solvants forts
Forte tension mécanique
Environnements à fortes vibrations
Feu ou atmosphères explosives
3. Presse-étoupes en laiton : solides, fiables et conçus pour des performances industrielles
Les presse-étoupes en laiton sont largement utilisés dans les environnements industriels en raison de leur haute résistance et durabilité. Ils sont généralementnickelé-plaquépour améliorer la résistance à la corrosion et l’apparence. Comparé au nylon, le laiton est plus adapté aux applications-à usage intensif où les câbles sont soumis à des contraintes mécaniques, des vibrations, des températures élevées ou une exposition extérieure.
Voici les principaux avantages des presse-étoupes en laiton :
● Excellente résistance mécanique
Le laiton peut résister à des pressions élevées, aux impacts et aux mouvements répétés des câbles. Cela le rend idéal pour les moteurs, les générateurs, les pompes, les machines-outils, les convoyeurs et les environnements-à fortes vibrations.
● Longue durée de vie
Le laiton correctement plaqué résiste à l'oxydation et à la corrosion dans la plupart des conditions industrielles, offrant ainsi des décennies de fonctionnement fiable.
● Résistance aux hautes températures
Les presse-étoupes en laiton maintiennent leurs performances d'étanchéité à des températures qui déformeraient le nylon.
● Idéal pour les câbles CEM et blindés
Les presse-étoupes en laiton peuvent être conçus avec des ressorts de mise à la terre ou des éléments de serrage pour fournir un blindage CEM. Ceci est essentiel pour les systèmes de communication, les câbles de signaux et les systèmes de contrôle électronique.
● Convient pour une utilisation intérieure et extérieure
Le laiton nickelé-résiste à l'humidité, à la poussière, à l'huile, aux UV et aux produits chimiques modérés.
Cependant, le laiton n’est pas parfait pour toutes les situations. Il peut ne pas fonctionner correctement dans :
Environnements fortement acides
Conditions d'eau salée marine
Installations de traitement de produits chimiques lourds
4. Presse-étoupes en acier inoxydable : une protection maximale pour les environnements les plus difficiles
Lorsqu'une durabilité et une résistance à la corrosion maximales sont requises, les presse-étoupes en acier inoxydable-en particulierAcier inoxydable 316-offrent les performances les plus élevées. Ils constituent l'option la plus solide et la plus résistante à la corrosion- parmi tous les matériaux pour presse-étoupes.
Les presse-étoupes en acier inoxydable sont essentiels dans les environnements auxquels le nylon et le laiton ne peuvent pas résister :
● Résistance extrême à la corrosion
L'acier inoxydable 316 contient du molybdène, qui améliore considérablement la résistance à l'eau salée, aux acides, aux solvants et aux produits chimiques industriels. Cela en fait le premier choix pour :
Navires marins
Plateformes pétrolières offshore
Installations côtières
Usines de transformation des aliments
Usines chimiques
Production pharmaceutique
● Haute résistance mécanique
L'acier inoxydable résiste bien mieux aux chocs, à l'écrasement, aux vibrations et à la tension que le nylon ou le laiton. Il ne se déforme pas facilement, ce qui est important pour les machines minières, les véhicules lourds et les systèmes ferroviaires.
● Performances à haute température
Les presse-étoupes en acier inoxydable conservent leur résistance structurelle et leurs propriétés d'étanchéité même à des températures très élevées, ce qui les rend adaptés aux fours, aux raffineries et aux compartiments moteurs.
● Sécurité incendie et explosion
Les presse-étoupes en acier inoxydable sont souvent nécessaires dans les environnements dangereux avec certification ATEX ou IECEx. Ils ne brûlent pas et ne s'affaiblissent pas sous l'effet de la chaleur et peuvent contenir la propagation des flammes à travers les câbles.
● Durée de vie opérationnelle la plus longue
Dans des conditions exigeantes, les presse-étoupes en acier inoxydable peuvent durer des décennies avec un minimum d'entretien.
5. Comparaison des trois matériaux : lequel correspond à votre application ?
Pour faciliter la décision, voici une comparaison simplifiée :
| Environnement d'application | Meilleur matériau | Pourquoi |
|---|---|---|
| Armoires électriques intérieures | Nylon | Léger et rentable-efficace |
| Utilisation générale en extérieur | Nylon ou Laiton | Nylon pour le prix ; Le laiton pour la solidité |
| Machines à hautes vibrations | Laiton | Résistance mécanique supérieure |
| Huiles, graisses, environnements d'usine | Laiton | Durable et résistant à la chaleur |
| Milieux marins ou côtiers | Acier inoxydable | Meilleure résistance à la corrosion |
| Chimie et pétrochimie | Acier inoxydable | Résiste aux produits chimiques puissants |
| Production alimentaire ou pharmaceutique | Acier inoxydable | Hygiénique et durable-durable |
| Zones dangereuses/antidéflagrantes- | Acier inoxydable | Préféré pour ATEX/IECEx |
| Équipement industriel lourd | Laiton ou acier inoxydable | Haute durabilité et stabilité |
| Projets de fabrication-de gros volumes | Nylon | Faible coût et installation facile |
6. Recommandations finales : Comment faire le meilleur choix de matériaux pour votre projet
Le bon matériau pour les presse-étoupes dépend de l'équilibragecoût, environnement, exigences mécaniques, etnormes de sécurité. Avant de prendre une décision, tenez compte de ces facteurs :
● Où le presse-étoupe sera-t-il installé ?
Intérieur? De plein air? Marin? Usine chimique ? Machinerie?
● À quelles conditions sera-t-il confronté ?
Chaleur, UV, vibrations, huile, eau salée, produits chimiques, risques d'incendie.
● Dans quelle mesure la durabilité à long terme-est-elle essentielle ?
L’électronique grand public a des besoins différents de ceux des plates-formes de forage offshore.
● Quel type de câble est utilisé ?
Les câbles blindés peuvent nécessiter des presse-étoupes CEM en laiton ou en acier inoxydable.
● Quelles certifications sont requises ?
UL, CE, ATEX, IP68, ROHS, REACH, IECEx, etc.
● Quel est le budget du projet ?
Le nylon est le moins cher, l'acier inoxydable est le plus cher.
En termes simples :
Nylonest idéal pour les travaux légers-et pour une utilisation électrique générale.
Laitonest solide, fiable et parfait pour la plupart des situations industrielles.
Acier inoxydableest le choix haut de gamme lorsqu'une protection maximale est requise.
En comprenant les atouts et les limites de chaque matériau, vous pouvez choisir le presse-étoupe idéal qui offre le bon équilibre entreperformances, durabilité et coût. Que vous construisiez un panneau de commande, assembliez des machines industrielles, conceviez des équipements extérieurs ou installiez des systèmes dans des environnements difficiles, le bon matériau garantit la sécurité et la fiabilité à long terme.
